產品名稱：

大口徑閘閥

所屬分類：

閘閥系列

產品簡介：

集團生產的大口徑法蘭閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置

在線咨詢聯系我們

產品詳情

【產品用途】

集團生產的大口徑法蘭閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置

【產品特點】

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

【執行標準】

設計規范：GB/T 12234

結構長度：GB/T 12221

連接法蘭：JB/T 79.1

試驗與檢驗：JB/T 9092

壓力-溫度：GB/T 9131

產品標識：GB/T 12220

【性能參數】

公稱壓力PN（MPa)	殼體	試驗壓力（MPa)		上密封
公稱壓力PN（MPa)	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

【適用介質和適用溫度】

殼體材料	適用介質	適用溫度（℃）
碳素鋼（C型）	水、蒸汽、油品	≤425
鉻鎳鈦鋼（P型）	硝酸類	≤200
鉻鎳鉬鈦鋼（R型）	醋酸類	≤200
鉻鉬鋼（I型）	水、蒸汽、油品	≤550

【主要零件材料】

閥體、閥蓋	閥板、閥座	閥桿	閥桿螺母	填料	手輪
碳素鋼	優良碳鋼+硬質合金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵
鉻鎳鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鈦不銹鋼	鋁青銅	聚四氟乙烯	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鈦不銹鋼	鋁青銅	聚四氟乙烯	可鍛鑄鐵
鉻鉬鋼	合金鋼+硬質合金	鉻鉬鋼	鋁青銅	柔性石棉	可鍛鑄鐵

【主要外形和連接尺寸】

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
450	650	640	585	545	40-4	20-Φ30	1541	720
500	700	705	650	608	44-4	20-Φ34	1880	720
600	800	840	770	718	48-5	20-Φ36	1874	800
700	900	910	840	788	50-5	24-Φ41	2083	800
800	1000	1020	950	898	52-5	24-Φ41	2400	850
900	1100	1120	1050	998	54-5	28-Φ41	2950	1000
1000	1200	1255	1170	1110	56-5	28-Φ48	3245	1000
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640
450	650	660	600	555	50-4	20-Φ34	1541	720
500	700	730	660	610	52-4	20-Φ41	1676	720
600	800	840	770	718	56-5	20-Φ41	1874	800
700	900	955	875	815	60-5	24-Φ48	2083	800
800	1000	1070	990	930	64-5	24-Φ48	2400	950
900	1100	1180	1090	1025	66-5	28-Φ54	2950	1000
1000	1200	1305	1210	1140	68-5	28-Φ58	3245	1000

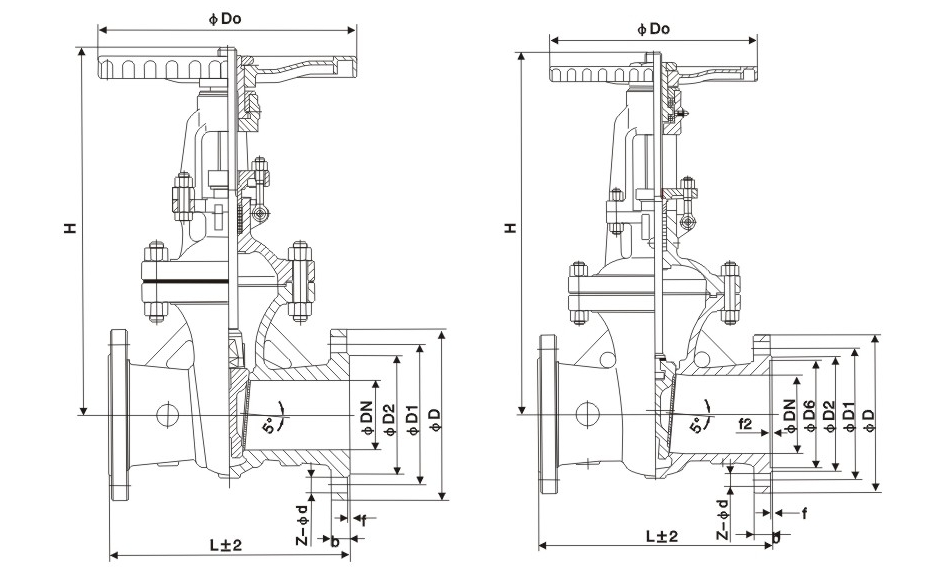

【結構圖片】
